Наружная крышка Belas 75131/75132

1. Обзор продукта

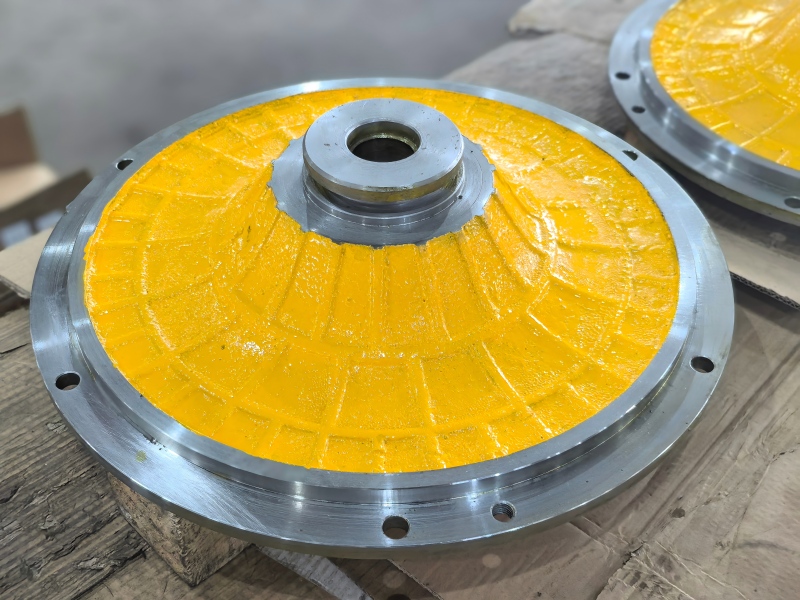

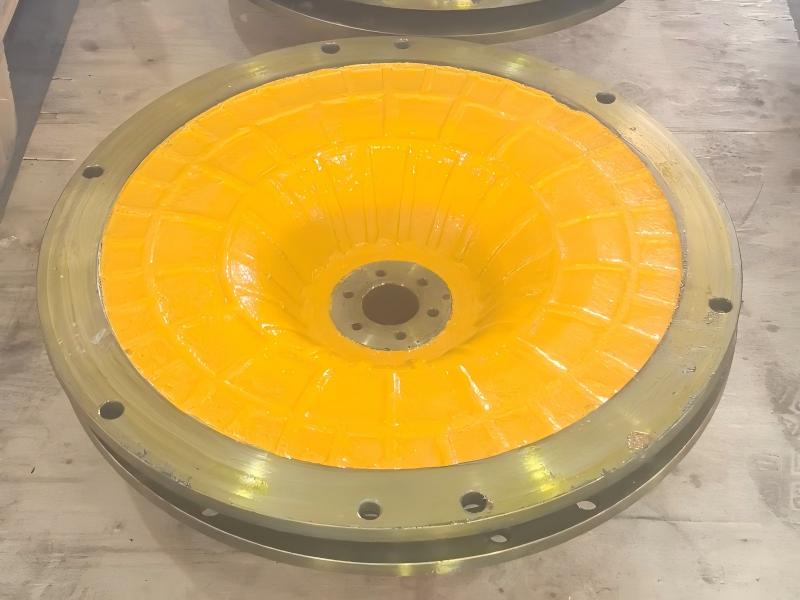

Наружная крышка БелАЗ 75131/75132 (номер детали: 7521-2405348-01) является ключевым уплотнительным и защитным компонентом, специально разработанным для системы редуктора колеса 130-тонных карьерных самосвалов БелАЗ серий 75131 и 75132 в Беларуси. В качестве наружной торцевой крышки механизма редуктора колеса этот продукт выполняет множество функций, включая герметизацию и защиту, пыле- и водонепроницаемость, контроль уровня масла и смазку, и является важным компонентом, обеспечивающим безопасную и стабильную работу редуктора колеса.

Карьерные самосвалы БелАЗ серий 75131/75132 имеют номинальную грузоподъемность 130-136 тонн и полную массу более 240 тонн. Они работают круглый год в суровых условиях, таких как открытые карьеры и крупномасштабные земляные работы. Являясь ключевым конечным компонентом трансмиссии транспортного средства, редуктор со стороны колеса требует чрезвычайно высокой герметичности и защиты внутренних шестерен, подшипников и других прецизионных компонентов. Как первая линия защиты редуктора, герметичность и прочность внешней оболочки напрямую влияют на срок службы и надежность работы всей трансмиссионной системы.

2. Материалы и процесс изготовления

Данное изделие изготовлено методом цельного литья из высокопрочного ковкого чугуна QT450-10, обладающего превосходной прочностью, ударной вязкостью и ударопрочностью. Ковкий чугун имеет предел прочности на растяжение более 450 МПа и относительное удлинение не менее 10%, демонстрируя превосходную трещиностойкость при воздействии вибраций и ударов от транспортных средств и гравия, идеально подходящую для сложных дорожных условий в шахтах.

В процессе литья используется формование в смоляной песчаной форме и технология цельного охлаждения, что обеспечивает плотную и однородную структуру отливки, без дефектов литья, таких как усадочные полости, пористость и песчаные отверстия. После отжига заготовка устраняет внутренние напряжения, а твердость равномерно контролируется в диапазоне HB160-210, обеспечивая достаточную прочность конструкции и хорошую обрабатываемость.

Процесс обработки осуществляется на станке с ЧПУ, который выполняет все прецизионные операции, включая обработку торцевой поверхности фланца, обработку уплотнительной канавки, обработку резьбы масляного отверстия и обработку упора для позиционирования подшипника. Точность обработки уплотнительной канавки достигает уровня IT6, при этом шероховатость поверхности Ra не превышает 1,6 мкм, а плоскостность торцевой поверхности фланца контролируется в пределах 0,05 мм, обеспечивая герметичное соединение с корпусом редуктора. Все резьбовые отверстия обрабатываются с высокой точностью на резьбонарезном станке, при этом точность резьбы соответствует стандарту 6H.

3. Конструктивные особенности и преимущества в производительности

(1) Многоуровневая система герметизации

Внутренняя сторона наружной крышки имеет две канавки для уплотнительных колец, обеспечивая двойное уплотнение для эффективного предотвращения утечки смазочного масла и попадания пыли и грязи. Канавки для уплотнения изготовлены с высокой точностью, имеют гладкое дно без заусенцев, что обеспечивает равномерное распределение нагрузки и надежное уплотнение после установки уплотнительных колец. В сочетании с процессом нанесения клеевого покрытия на торцевую поверхность фланца формируется система тройной герметизации, адаптированная к суровым условиям работы в шахтах, характеризующимся пылью, влажностью, брызгами грязи и воды.

(2) Интегрированная функция контроля уровня масла и заправки

Наружная крышка включает в себя пробку для проверки уровня масла и заливную пробку, что облегчает плановое техническое обслуживание путем проверки уровня смазочного масла и его доливки. Положение пробки для проверки уровня масла точно рассчитано для обеспечения поддержания оптимального уровня смазочного масла в редукторе. В заглушке используется внутренняя шестигранная структура, и она оснащена медной уплотнительной прокладкой, что обеспечивает как герметичность, так и простоту разборки и обслуживания.

(3) Высокопрочная фланцевая конструкция соединения

Внешняя крышка имеет фланцевую конструкцию соединения с 12 отверстиями для высокопрочных болтов M16, равномерно распределенными по окружности, что обеспечивает прочное и надежное соединение с корпусом редуктора. Поверхность фланца прецизионно фрезерована, что обеспечивает высокую точность плоскостности и шероховатость поверхности, гарантируя соосность и герметичность после соединения. Отверстия для болтов имеют потайную конструкцию, обеспечивая плотное прилегание головок болтов и хороший эффект предотвращения ослабления.

(4) Отличная адаптивность к условиям окружающей среды

Изделие прошло испытания в широком диапазоне температур от -50℃ до +50℃, сохраняя стабильные механические свойства и герметичность в экстремальных условиях низких и высоких температур. Внешняя поверхность подвергается дробеструйной обработке и покрывается антикоррозийным покрытием, обеспечивающим превосходную коррозионную стойкость и позволяющим длительное время использовать изделие в суровых условиях, таких как высокая влажность и воздействие солевого тумана.

4. Основные технические параметры

● Модель изделия: 7521-2405348-01

● Применимые модели транспортных средств: самосвалы БелАЗ 75131, 75132

● Подходящая грузоподъемность: 130 тонн

● Место установки: наружный конец редуктора со стороны колеса

● Материал: *

● Предел прочности на растяжение: ≥450 МПа

● Относительное удлинение: ≥10%

● Твердость: HB160-210

● Точность уплотнительной канавки: класс IT6

● Плоскостность фланца: ≤0,05 мм

● Шероховатость поверхности: Ra≤1,6 мкм

● Количество крепежных болтов: 12 (M16)

● Диапазон рабочих температур: -50℃ ~ +50℃

5. Применение и обслуживание

Данное изделие изготовлено строго в соответствии с оригинальными чертежами и техническими стандартами БелАЗ. Оно полностью взаимозаменяемо с машинами серий 75131 и 75132 и может быть установлено и использовано без каких-либо модификаций. Все изделия проходят строгий контроль размеров, неразрушающий контроль и проверку герметичности под давлением перед отправкой с завода, что гарантирует надежное качество.

Как профессиональный производитель запасных частей для горнодобывающей техники, мы предоставляем клиентам полный спектр услуг, от консультаций по выбору и технической поддержки до послепродажного обслуживания. Наша продукция широко поставляется на крупные карьеры в Китае и на зарубежные горнодобывающие рынки и завоевала доверие и похвалу многих клиентов благодаря стабильному качеству и разумным ценам.
