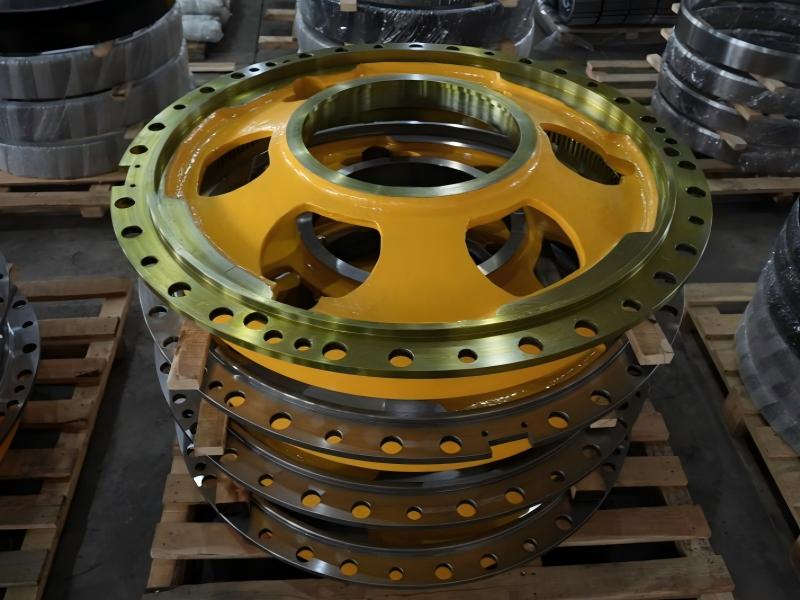

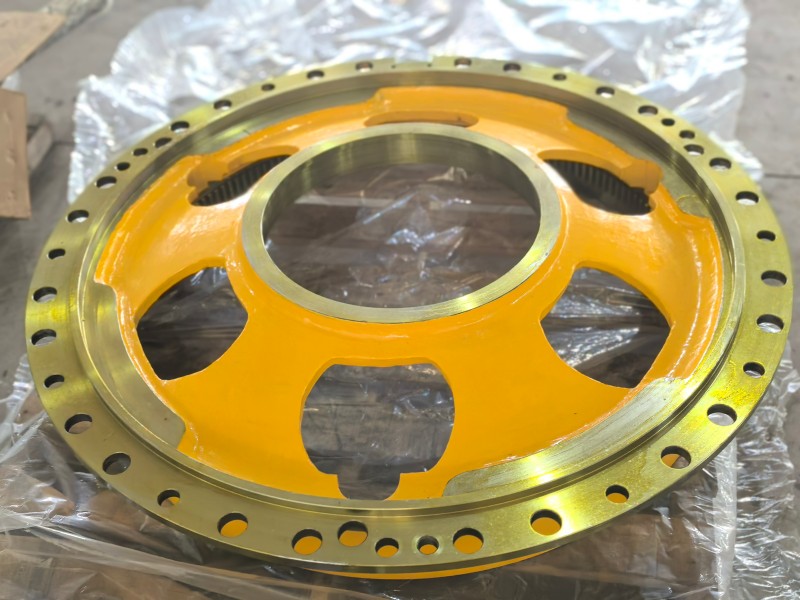

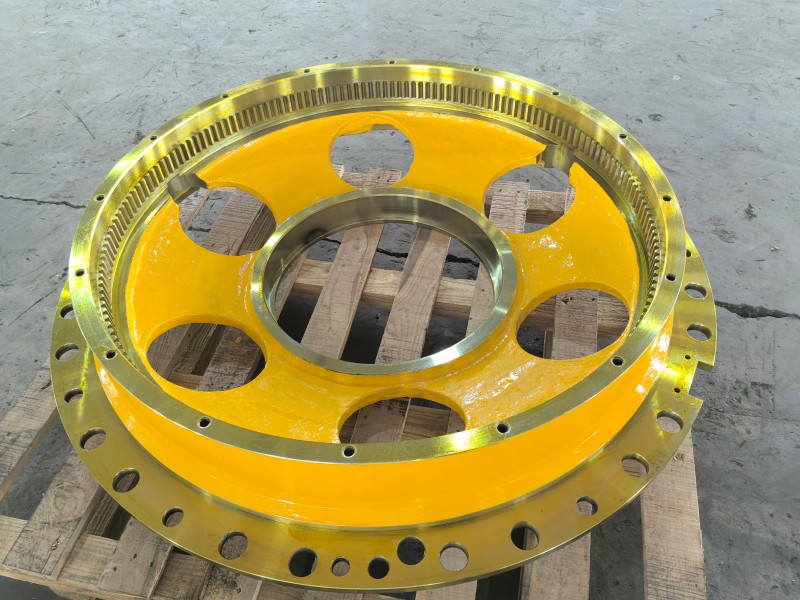

Корпус первичного редуктора Belas 75131/75132

1. Обзор продукта

Корпус редуктора первого класса Белаз 75131/75132 (артикул: 75132-2405334) - это основная трансмиссия, специально разработанная и производимая в Беларуси для 130-тонных карьерных самосвалов серий БелАЗ 75131 и 75132.
деталь。Являясь основным подшипниковым узлом системы торможения со стороны колеса, это изделие выполняет ключевые функции поддержки планетарного редукторного механизма, передачи крутящего момента, а также обеспечения уплотнения и смазки. Это незаменимая базовая конструкция в трансмиссионной цепи карьерных самосвалов для тяжелых условий эксплуатации.
вопрос。

Карьерные самосвалы серии Belas 75131/75132 имеют номинальную грузоподъемность 130-136 тонн, а общая масса транспортного средства превышает 240 тонн. Они широко используются в открытых угольных шахтах, рудниках по добыче металла и на крупномасштабных земляных и каменных работах.Корпус первичного редуктора в виде колесаОсновной корпус бокового редуктора непосредственно принимает на себя высокоскоростную мощность, поступающую от двигателя, и передает крутящий момент на колеса через внутренний планетарный редуктор. Его характеристики напрямую определяют эффективность трансмиссии и эксплуатационную надежность автомобиля.

2. Материал и технологический процесс

Это изделие изготовлено из высокопрочного чугуна цельного литья QT500-7, который обладает превосходной прочностью, вязкостью и усталостной стойкостью.Предел прочности при растяжении ковкого чугуна может достигать более 500 МПа, а относительное удлинение составляет не менее 7%. Он обладает превосходной надежностью, выдерживая сильные удары и переменные нагрузки, и идеально адаптирован к потребностям шахты в суровых условиях работы.

В процессе литья используется технология композитного литья, которая сочетает в себе моделирование полимерным песком и холодное охлаждение чугуна, что обеспечивает плотную внутреннюю структуру отливки и отсутствие дефектов литья, таких как усадка и разрыхление.После нормализации, закалки и термообработки заготовки структура матрицы приобретает в основном перламутровый оттенок, а твердость равномерно регулируется в диапазоне HB170-230, что обеспечивает хорошую основу для последующей прецизионной обработки.

Обрабатывающее звено использует пятиосевой обрабатывающий центр с ЧПУ для выполнения полной последовательности обработки, охватывающей более 20 ключевых процессов, таких как система отверстий для посадочных мест подшипников, поверхность установочного фланца, масляный канал и уплотнительная канавка.Соосность основного отверстия подшипника регулируется в пределах 0,03 мм, точность допуска по размерам достигает уровня IT7, а шероховатость поверхности Ra не превышает 1,6 мкм, что обеспечивает точную сборку вала солнечного колеса, планетарной рамы, посадочного места кольцевой передачи и других компонентов.

3. Конструктивные характеристики и эксплуатационные преимущества

(1) Интегрированная конструкция несущей конструкции

Корпус имеет цилиндрическую конструкцию с фланцем, соотношение высоты к диаметру является разумным, распределение толщины стенок оптимизировано с помощью анализа методом конечных элементов, а локальная обработка утолщением выполняется в зоне приложения основного усилия для эффективного распределения концентрации напряжений и значительного повышения ударопрочности и сопротивления деформации.Торцевая поверхность фланца снабжена 12 отверстиями для крепления высокопрочных болтов, которые равномерно распределены для обеспечения надежности и герметичности соединения со ступицей.

(2) Высокоточная система поддержки подшипников

Полость корпуса снабжена двумя посадочными местами для основных подшипников, передним и задним, которые поддерживают входной вывод основного вала солнечного колеса и планетарную раму соответственно.Посадочные отверстия подшипника были точно просверлены и обкатаны, а степень округлости и цилиндрическости была достигнута с точностью до микрона, что обеспечивает бесперебойную работу подшипника, снижает вибрацию и шум и продлевает срок службы подшипника.

(3) Идеальная система смазки и уплотнения

Специальный канал для смазочного масла и камера возврата масла расположены внутри корпуса, образуя систему принудительной циркуляции смазки, обеспечивающую полную смазку шестерен и подшипников при работе на высоких оборотах и в тяжелых условиях эксплуатации.Благодаря высокоточным уплотнительным канавкам и нескольким конструкциям сальниковых уплотнений он эффективно предотвращает утечку смазочного масла и проникновение внешней пыли, грязи и воды и адаптируется к суровым условиям эксплуатации в пыльных и влажных шахтах.

(4) Превосходная приспособляемостьь к окружающей среде

Продукт был проверен на работоспособность в широком диапазоне температур от -50℃ до +50℃ и может сохранять стабильные механические свойства и точность размеров в экстремальных холодных и высокотемпературных климатических условиях, полностью удовлетворяя требованиям шахт в различных регионах мира.

4. Основные технические параметры

● Модель продукта: 75132-240533

● Применимые модели: карьерный самосвал Belas 75131, 75132

● Допустимая нагрузка: 130 тонн

● Качество материала：*

● Предел прочности при растяжении: ≥500 МПа

● Относительное удлинение: ≥7%

● Твердость: HB170-230

● Соосность отверстий подшипника: ≤0,03 мм

● Точность допуска размеров: уровень IT7

● Шероховатость поверхности: Ra≤1,6мкм

● Диапазон рабочих температур: -50℃ ~ +50℃

● Количество крепежных болтов: 12

5. Приложения и сервисы

Данное изделие изготовлено в строгом соответствии с оригинальными чертежами и техническими стандартами Belas и может быть полностью взаимозаменяемо с моделями серий 75131 и 75132, а также может устанавливаться и использоваться непосредственно без каких-либо изменений.Продукция проходит строгий контроль размеров, неразрушающую дефектоскопию и испытание давлением перед отправкой с завода, чтобы гарантировать надежное качество каждого изделия.

Являясь профессиональным производителем запасных частей для горной техники, мы можем предоставить клиентам полный комплекс услуг - от консультаций по выбору, технической поддержки до послепродажного гарантийного обслуживания.Продукция широко поставляется на крупнейшие отечественные шахты открытым способом и зарубежные рынки горнодобывающей промышленности. Благодаря стабильному качеству и разумным ценам, она завоевала доверие и высокую оценку многих клиентов.
